Passage de câbles dans cloison placo : 3 méthodes

Ajouter une prise, déplacer un interrupteur ou installer un port Ethernet demande souvent de traverser une cloison en plaque de plâtre. Si le passage vertical profite de la gravité, le cheminement horizontal représente un défi technique. Entre les montants métalliques qui bloquent le passage et l’isolant qui freine l’aiguille de tirage, l’opération devient frustrante sans une méthodologie adaptée.

A ne pas manquer : on vous a préparé Checklist matériel passage de câbles — c’est gratuit, en fin d’article.

Table des matières

Comprendre la structure de votre cloison avant de percer

Avant de sortir la scie-cloche, visualisez ce qui se cache derrière la plaque de plâtre. Une cloison standard, type BA13, repose sur une ossature métallique composée de rails horizontaux au sol et au plafond, ainsi que de montants verticaux espacés généralement de 60 cm. Pour passer un câble horizontalement, vous devez franchir ces montants qui agissent comme des barrières physiques.

Le repérage est l’étape initiale. Un détecteur de montants magnétique ou électronique localise précisément l’ossature. À défaut, utilisez un aimant puissant pour repérer les vis de fixation des plaques. Une fois les montants identifiés, vous connaissez exactement le nombre d’obstacles sur votre trajectoire.

Prenez également en compte la présence d’isolant. Dans une cloison de distribution, on trouve souvent de la laine de verre ou de roche. Si le passage se situe sur un mur périphérique, vous pourriez rencontrer du polystyrène expansé collé, ce qui rend le passage horizontal complexe sans réaliser une saignée complète ou utiliser une gaine spécifique.

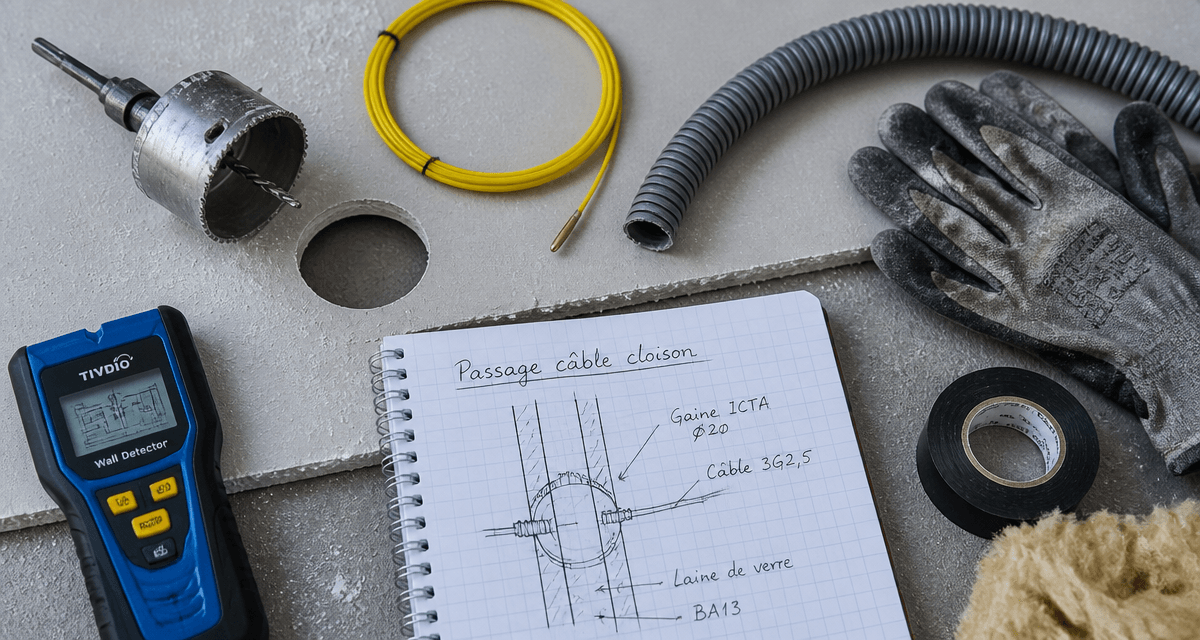

Le matériel indispensable pour un tirage propre

Réussir cette opération sans transformer votre intérieur en chantier exige des outils spécifiques facilitant le guidage du câble dans le vide de construction.

La scie-cloche est indispensable pour créer des ouvertures propres au diamètre des boîtes d’encastrement, soit 67 mm. Utilisez une aiguille de tirage en nylon ou en fibre de verre, assez rigide pour ne pas s’enrouler sur elle-même. La gaine ICTA est obligatoire pour respecter la norme NF C 15-100 et protéger tout conducteur électrique. Enfin, un aimant puissant associé à une chaînette constitue une alternative efficace à l’aiguille pour les passages verticaux, parfois utile en horizontal si la cloison est vide. Prévoyez du ruban adhésif d’électricien pour solidariser fermement le câble à l’aiguille.

Outil	Usage principal	Niveau de difficulté
Aiguille Nylon	Passage en ligne droite simple	Facile
Tige de tirage rigide	Franchissement d’isolant dense	Moyen
Ficelle et aspirateur	Passage dans gaine déjà posée	Expert

La méthode pas à pas pour franchir les montants horizontaux

La technique la plus efficace consiste à créer des points d’appui au niveau de chaque montant rencontré. Les montants en « C » possèdent des perforations d’usine pour le passage des câbles, mais elles sont rarement alignées avec vos besoins en rénovation.

Étape 1 : Création des ouvertures de contrôle

Percez un trou à l’emplacement de départ et un autre à l’arrivée. Si la distance dépasse 60 cm, créez une ouverture intermédiaire au niveau du montant bloquant le passage. Cette « fenêtre » technique sera ensuite recouverte par une boîte de dérivation ou rebouchée proprement à l’enduit.

Étape 2 : Le franchissement de l’ossature

La précision est ici déterminante. Si vous tombez sur un montant, utilisez une mèche à métaux longue pour percer l’acier de l’ossature à travers le trou de la scie-cloche. Une fois le montant percé, insérez votre gaine ICTA. Biseautez l’extrémité de la gaine pour qu’elle glisse sans accrocher les bords du métal.

Considérez votre installation comme une infrastructure évolutive. Chaque segment de câble doit rester remplaçable. Plutôt que de forcer un câble nu à travers des parois rugueuses, l’utilisation systématique d’une gaine de diamètre supérieur, comme du 20 mm pour un câble de 3×1.5mm², garantit que vous pourrez, dans quelques années, retirer ce fil pour en passer un nouveau sans ouvrir la cloison. Cette approche transforme un simple dépannage en un réseau pérenne.

Étape 3 : Le tirage final

Une fois le chemin tracé et les obstacles franchis, fixez votre câble à l’extrémité de l’aiguille de tirage. Utilisez du ruban adhésif pour créer une forme profilée en pointe afin d’éviter les accrocs. Tirez doucement, sans précipitation. Si vous sentez une résistance, ne forcez pas : faites des mouvements de va-et-vient pour dégager la gaine d’un éventuel blocage dans l’isolant.

Sécurité et conformité : les erreurs à ne pas commettre

Le bricolage électrique impose une rigueur absolue. La première règle est la mise hors tension : coupez le disjoncteur général avant toute intervention. Un coup de perceuse dans un câble existant caché derrière le placo peut s’avérer dangereux.

Passer un câble « en direct », sans gaine, est une erreur fréquente. C’est interdit par la norme NF C 15-100. Les bords des montants métalliques sont tranchants ; avec les vibrations du bâtiment, l’isolant du câble peut s’entailler sur le métal, provoquant un court-circuit ou une mise sous tension de l’ossature métallique.

Veillez enfin à ne pas affaiblir les montants. Ne percez jamais de trous d’un diamètre supérieur au tiers de la largeur du montant. Si vous devez passer de nombreux câbles, passez par le plafond et redescendez verticalement vers chaque point de sortie, plutôt que de multiplier les percements horizontaux qui compromettent la rigidité structurelle de la cloison.

Astuces de pro pour les situations difficiles

Si vous faites face à une cloison remplie de laine de verre dense, l’aiguille souple risque de se tordre. Utilisez des tiges de tirage rigides, souvent vendues en kits de sections vissables. Elles permettent de pousser à travers l’isolant avec davantage de force et de précision.

Une autre technique consiste à utiliser un aimant puissant à l’extérieur de la plaque pour guider une chaînette métallique insérée à l’intérieur. Cette méthode fonctionne pour les cloisons vides, permettant de faire voyager le point de contact horizontalement le long de la paroi jusqu’au trou de sortie. Une fois la chaînette récupérée, elle sert de guide pour tirer une ficelle, qui tirera ensuite la gaine.

Pour la finition, si vous avez créé des trous intermédiaires, utilisez des « papillons » de plâtre ou des chutes de rails pour renforcer le rebouchage avant d’appliquer l’enduit de lissage. Une réparation soignée devient invisible après peinture, redonnant à votre mur son aspect d’origine tout en ayant gagné en fonctionnalité.
